Panduan Memilih Pin Silinder

Pin silinder mempunyai bentuk silinder yang seragam, dengan kedua-dua hujung biasanya bercabang untuk memudahkan pemasukan ke dalam lubang. Mereka mencapai pengancing yang selamat melalui pemasangan yang ketat. Terima kasih kepada strukturnya yang ringkas, ketepatan yang konsisten dan ketahanan yang tinggi, ia digunakan secara meluas dalam pemasangan pelbagai peralatan, termasuk acuan, alatan mesin, komponen automotif, instrumen ketepatan dan jentera perkakasan.

Fungsi Teras

Pin silinder mengamankan kedudukan relatif dua atau lebih bahagian, memastikan ketepatan pemasangan. Sebagai contoh, mereka meletakkan dadu tetap dan bergerak dalam acuan, lekapan alat mesin dan bahan kerja, dan badan dan penutup perumahan, menghalang sisihan kedudukan semasa operasi. Selain itu, pin silinder membantu dalam menyambungkan komponen, berkongsi beban dan tork kecil, dan meningkatkan integriti struktur pemasangan peralatan.

Jenis Biasa

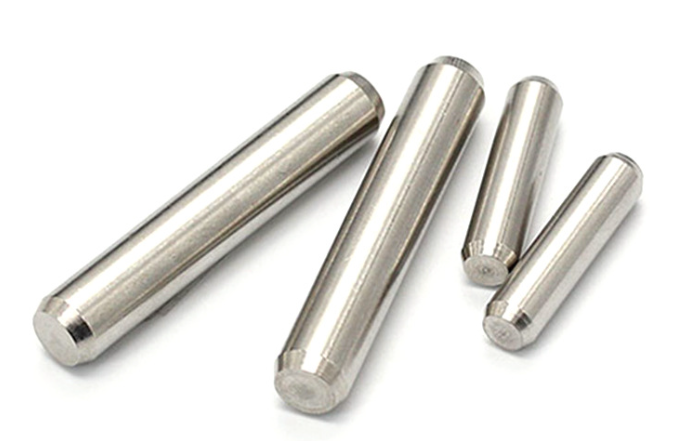

1. Pin Silinder Pepejal Piawai

Jenis yang paling serba boleh, biasanya diperbuat daripada keluli karbon atau keluli tahan karat. Ia menampilkan kekerasan yang tinggi dan kedudukan yang tepat, menjadikannya sesuai untuk senario pemasangan ketepatan yang memerlukan penetapan jangka panjang tanpa pembongkaran yang kerap.

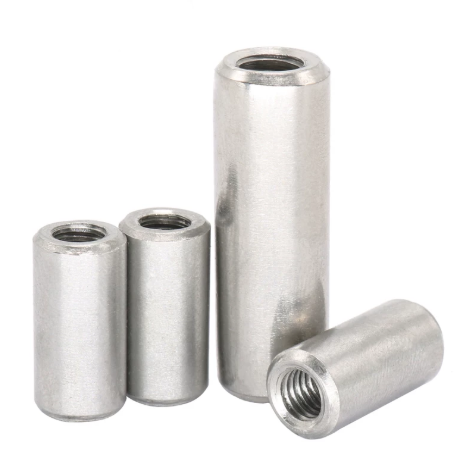

2. Pin Silinder Berulir Dalaman

Menampilkan benang dalaman pada satu hujung, ini direka khusus untuk lubang buta. Benang ini membolehkan pengalihan mudah, memudahkan pemasangan dan pembongkaran yang mudah tanpa merosakkan lubang pin, yang amat berguna untuk penyelenggaraan dan pembaikan peralatan berikutnya.

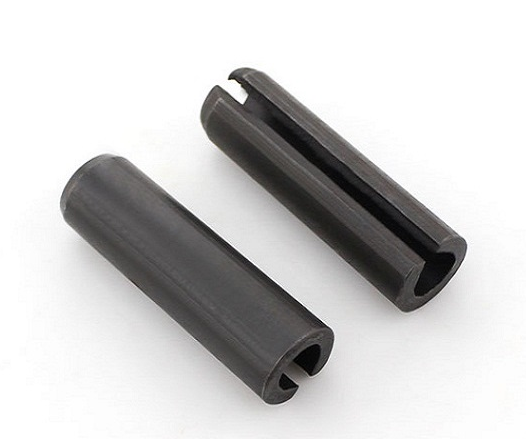

3. Pin Silinder Anjal

Menampilkan celah membujur dan struktur berongga, pin ini adalah anjal, memerlukan ketepatan minimum dalam pemesinan lubang, dan menawarkan keupayaan penyerapan kejutan dan kusyen yang sangat baik. Ia biasanya digunakan dalam komponen mekanikal tertakluk kepada getaran yang ketara.

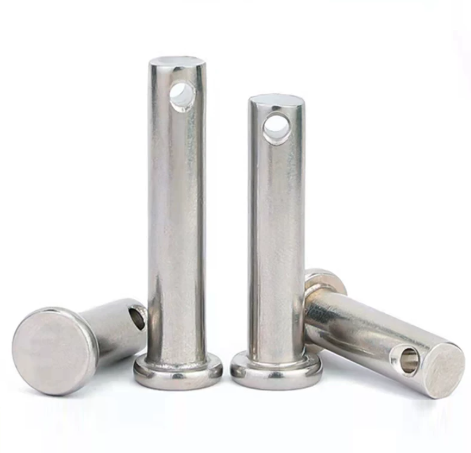

4. Pin Silinder dengan Lubang Jejari

Satu hujung mempunyai lubang telus jejari. Selepas pemasangan, pin belah boleh dimasukkan untuk mengunci pin pada tempatnya, mengelakkannya daripada terjatuh. Ini sesuai untuk aplikasi dengan getaran yang kuat dan keperluan anti-kelonggaran, seperti jentera luar dan casis automotif.

Apabila memilih dan menggunakan pin silinder, pilih sahaja berdasarkan keadaan operasi sebenar. Untuk pemasangan berketepatan tinggi, pin silinder keluli karbon pepejal adalah pilihan utama. Dalam persekitaran lembap atau menghakis, keluli tahan karat tahan karat disyorkan. Untuk aplikasi yang memerlukan pembongkaran yang kerap atau di mana ruang terhad, pin silinder berulir dalaman adalah lebih sesuai. Untuk struktur mekanikal yang tertakluk kepada getaran yang ketara, pin silinder anjal adalah pilihan pilihan.
